SiC/GaN功率芯片PCB嵌埋封装技术

2026.03.16

当宽禁带半导体遇上“传统封装”


随着电动汽车追求更长的续航、AI数据中心消耗越来越高的电能,行业对功率芯片的要求也达到了前所未有的高度。以碳化硅(SiC)、氮化镓(GaN)为代表的宽禁带半导体凭借其高频、高效、耐高压的特性,成为破解能源瓶颈的关键。


传统封装中长的键合线和复杂布线会产生高寄生电感,导致开关瞬间产生严重的电压尖峰、振荡和额外损耗。不仅限制了性能发挥,还可能引发过电压击穿和电磁干扰,正在成为制约宽禁带器件性能的核心瓶颈。


宽禁带半导体SiC/GaN应用的核心挑战


功率芯片嵌埋技术并非简单的封装形式变化,而是一项系统级的工程解决方案。


通过功率芯片嵌埋这种根本性的结构变革,从源头上重构了电流与热的路径。系统性解决了宽禁带半导体(SiC/GaN)在传统封装下应用时面临的三大核心挑战:高寄生参数、散热困难和可靠性挑战。


挑战一:高寄生参数,导致性能受限

宽禁带器件(如SiC)开关速度比硅器件快10倍以上,传统封装中的长键合线和复杂布线会产生高寄生电感,导致开关瞬间产生严重的电压尖峰、振荡和额外损耗,不仅限制了芯片性能发挥,还可能引发过压击穿和电磁干扰。

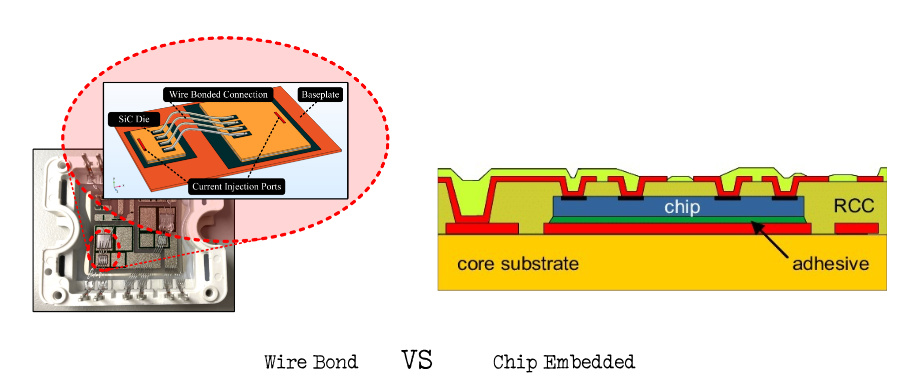

图源:Technical Understanding of Resin-Coated-Copper (RCC) Lamination Processes for Realization of Reliable Chip Embedding Technologies&High-Frequency Non-Invasive Magnetic Field-Based Condition Monitoring of SiC Power MOSFET Modules


嵌埋技术如何破解:通过将功率芯片嵌入PCB内部,用电镀铜柱直接替代键合线,将电流回路的长度和面积缩至最小。极大降低了寄生电感,电压尖峰和寄生振荡显著减小,开关损耗降低。


挑战二:热流密度高,导致芯片结温高


SiC芯片面积通常只有同功率硅芯片的1/3到1/5,导致其热流密度飙升5-10倍。传统封装大多只能通过芯片单面散热,路径长、热阻大,热量无法快速导出,导致芯片结温过高,直接拖累性能和寿命。

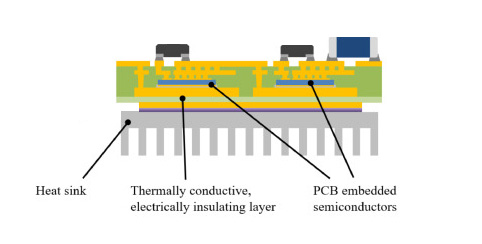

PCB嵌埋功率芯片结构图示

图源:Printed circuit board embedded power semiconductors: A technology review Till Huesgen


嵌埋技术如何破解:PCB嵌埋技术实现了芯片的 “双面散热” 。芯片被嵌入PCB后,其背面可直接贴合大面积铜层,正面热量则通过电镀铜柱向上传导,形成高效的立体散热通道。此外,还可以引入嵌入式陶瓷绝缘方案(如高导热的Si₃N₄ AMB基板),其导热系数(>90W/mK)远超传统FR4材料,为高压大功率场景下的散热瓶颈提供了终极解决方案。


挑战三:工作应力高,导致寿命缩短

频繁的开关切换、巨大的热流冲击,加之不同材料热膨胀系数的差异,使得功率模块内部承受着极高的热机械应力。传统封装中,键合线极易因功率循环而疲劳脱落,焊点开裂也屡见不鲜,成为系统失效的主要原因。


嵌埋技术如何破解:通过将功率芯片嵌入PCB内部,用PCB过孔铜互连代替脆弱的键合线,消除了键合线疲劳脱落的主要隐患。通过优化匹配材料和叠层设计可有效减少热应力,提升循环寿命。


英飞凌(Infineon)的 S-Cell解决方案

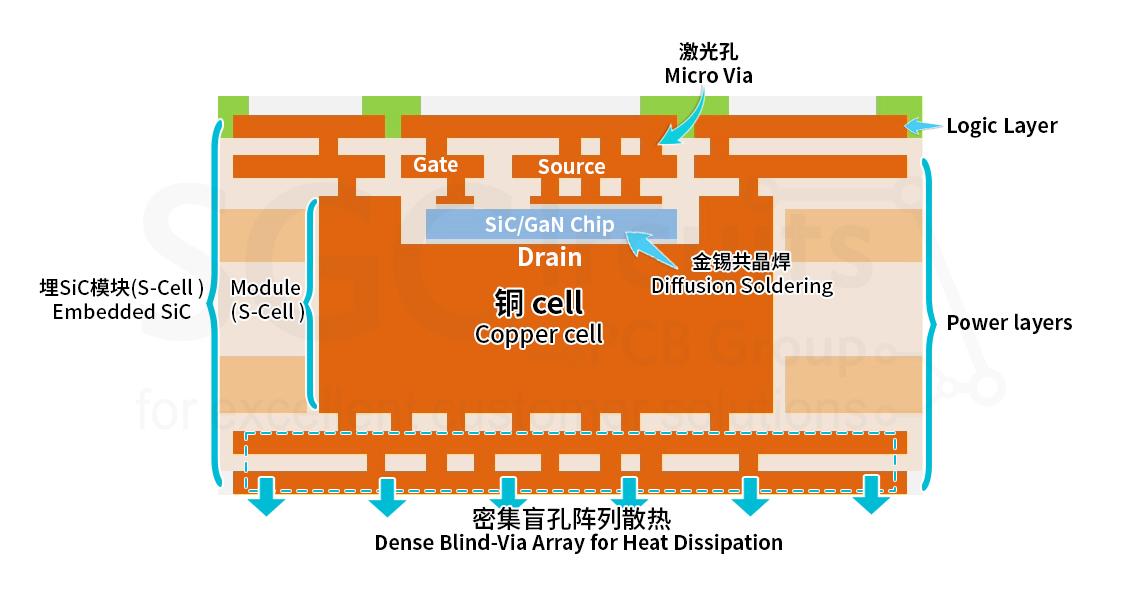

S-Cell嵌埋入PCB的框架


S-Cell(Standard Cell)的本质是一个预组装的标准化功率单元,其生产工艺始于带腔体的厚铜引线框架,功率芯片通过扩散焊接、瞬态液相键合(TLPB)或银烧结工艺连接,最终形成芯片表面与铜框架表面齐平的结构,这使得S-Cell能像普通元器件一样被层压嵌埋进PCB内部,减少应力集中导致的连接失效问题。


Charged EVs  Infineon and Schweizer collaborate on silicon carbide-bas.jpg

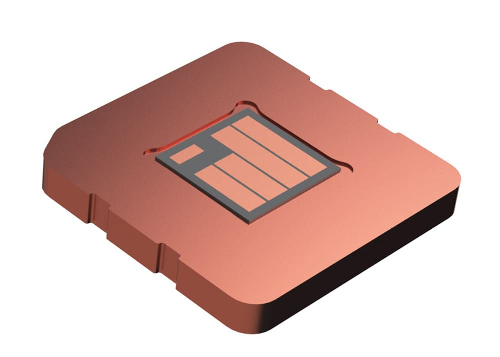

英飞凌(Infineon)的 S-Cell

图源:infineon.cn


S-Cell方案的核心优势:

标准化:大幅简化了设计、采购和组装流程,降低了嵌埋功率模块的应用门槛。

高性能:嵌埋后,开关半桥的寄生参数极低,热管理和互连可靠性达到新高度。

高集成度:可将栅极驱动器、母线电容等紧密布置在S-Cell周围,构成完整的超紧凑逆变“砖块”,功率密度惊人。

灵活可扩展:在PCB上灵活并联多个S-Cell,即可用同一封装架构覆盖不同功率等级,完美契合平台的模块化、扩展化战略。


基于AMB的功率模块PCB嵌埋方案

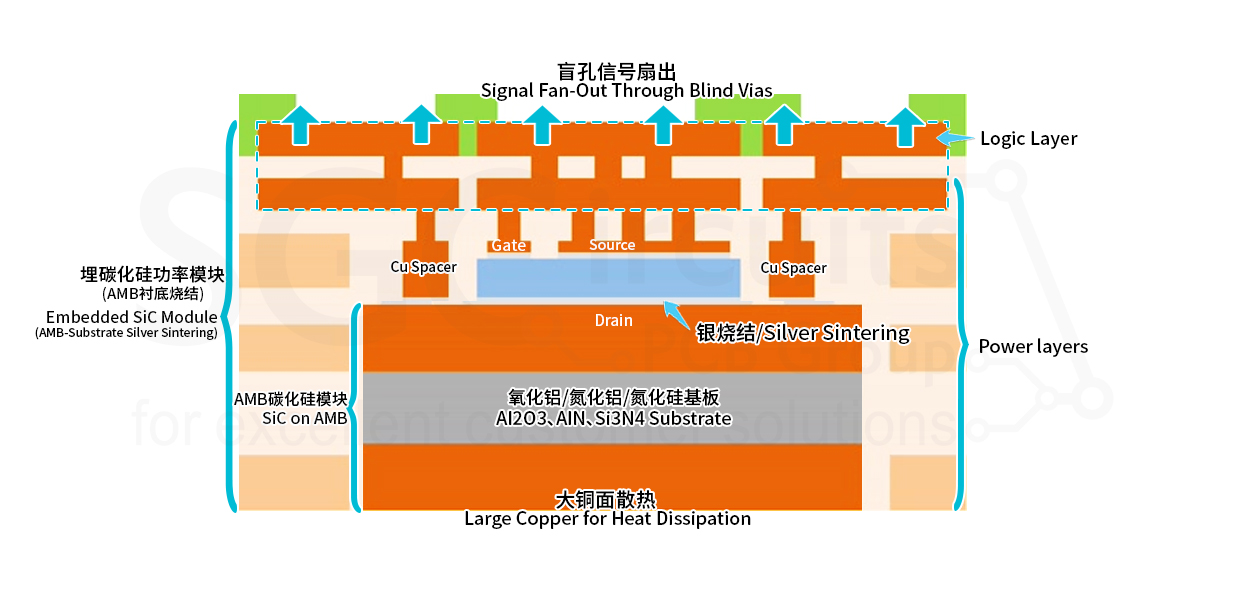

AMB衬底的功率芯片嵌埋PCB的框架


SiC功率芯片的漏极通过银烧结或焊接工艺,直接装配在AMB基板的铜面上,源极和门极通过电镀铜柱与外部电路连接,AMB基板的下方铜层则通过过孔与底部散热面相连。


在功率模块中,芯片的背面(通常是漏极)是高压电位。如果将其直接连接到散热器的铜板上,会导致整个散热器带电,因此在芯片和散热器之间必须存在一个可靠的绝缘层。

PCB嵌埋功率模块时,如果使用FR4材料做绝缘,其导热系数只有0.3W/mK,极低的导热性会造成巨大的散热瓶颈。


通过在嵌埋功率模块的PCB结构中加入高导热的AMB(活性金属钎焊)陶瓷基板,在提供绝缘性能的前提下,其导热性能达到80 - 90W/mK,是FR4的数十倍乃至上百倍,成为解决高压、大功率场景下散热瓶颈的技术路径。


基于AMB绝缘的功率模块的核心优势:

满足高压设计:轻松满足800V及以上高压平台的严苛绝缘要求。
极致热路径:芯片热量通过AMB陶瓷直达散热器,热阻极低,散热效率倍增。
高功率密度:优异的散热性能允许设计更紧凑的模块,从而提升整体输出功率。
高可靠性:AMB材料及烧结连接界面在高温、高功率循环下的可靠性远优于传统有机材料。


下图展示了明阳电路生产的基于AMB绝缘的SiC嵌埋功率模块。我们不仅掌握了核心的嵌埋工艺,更能根据客户的具体需求,提供PCB解决方案。

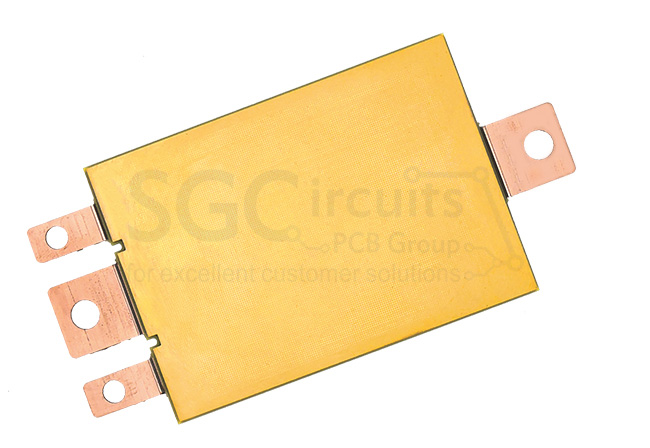

明阳电路生产的SiC嵌埋功率模块


从电动汽车的电驱系统到AI数据中心的供电单元,PCB功率芯片嵌埋技术正以其在电气、热和可靠性方面的全方位优势,成为下一代功率电子技术的核心基石。


明阳电路致力于通过领先的PCB嵌埋技术,助力客户充分释放宽禁带器件的潜能,共同打造更高效、更可靠、更紧凑的电力世界。
